Наименование марки: | Wotech |
Номер модели: | WBC-65RTP-B-S(KE-CXF) |

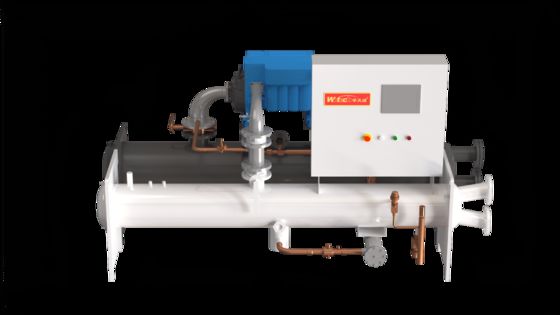

Безмасляный инверторный чиллер с магнитным подшипником | Высокоэффективное решение для охлаждения
Энергосбережение и отсутствие масла
Чиллер Wotech нового поколения с магнитным подвесом высокого класса интегрирует технологию магнитного подвеса, аэрокосмическую силовую технологию, технологию синхронного двигателя с постоянными магнитами, технологию инвертора постоянного тока и технологию пленочного испарителя для обеспечения превосходной производительности и энергоэффективности.
Технология магнитного подвеса
Вал двигателя и сборка крыльчатки подвешены во время вращения с использованием цифрового управления магнитными подшипниками, полностью исключая контакт металла с металлом и механический износ. Пять наборов датчиков положения обнаруживают смещение вала в реальном времени. Контроллер магнитного управления подшипником (BMcC) регулирует силу магнитного поля, регулируя ток, удерживая ротор точно по центру для обеспечения безопасной и стабильной работы. Максимальная скорость вала: 48 000 об/мин
Частота отклика сигнала положения: 50 кГц. Частота коррекции в реальном времени: до 100 000 корректировок в секунду.
Модель №. | WBC-65RTP-B-S(KE-CXF) | WBC-80RTP-B-S(KE-CXF) | WBC-125RTP-B-S(KE-CXF) | WBC-150RTP-B-S(KE-CXF) | WBC-200RTP-B-S(KE-CXF) | WBC-250RTP-B-S(KE-CXF) | ||
Описание | USRT | 65 | 80 | 125 | 150 | 200 | 250 | |
Условия охлаждения Температура охлаждающей воды: W30-35°C Температура охлажденной воды: W17~12°C |
Холодопроизводительность(Сторона пользователя) | кВт | 228.8 | 281.6 | 440.0 | 528.0 | 704.0 | 880.0 |
Входная мощность | кВт | 37.8 | 44.8 | 67.9 | 82.4 | 102.8 | 195.1 | |
Ток | А | 67.7 | 80.2 | 121.5 | 147.4 | 183.9 | 349.1 | |
EER | Вт/Вт | 6.05 | 6.28 | 6.48 | 6.41 | 6.85 | 4.51 | |
IPLV | Вт/Вт | 7.92 | 8.93 | 9.71 | 10.53 | 10.70 | 9.51 | |
Максимальная входная мощность | кВт | 45.4 | 53.8 | 81.5 | 98.8 | 123.3 | 234.1 | |
Макс. входной ток | А | 81.2 | 96.3 | 145.8 | 176.8 | 220.6 | 418.9 | |
Электропитание | В/Ф/Гц | 380 В 3N~ 50 Гц | ||||||
Компрессор | Тип | Центробежный инверторный безмасляный с магнитным подвесом | ||||||
Хладагент | R134a | R134a | R134a | R134a | R134a | R134a | ||
Количество | Комплект | 1 | 1 | 1 | 1 | 1 | 2 | |
Способ запуска | Инвертор | Инвертор | Инвертор | Инвертор | Инвертор | Инвертор | ||
Диапазон регулировки энергии | 40%~100% | 40%~100% | 40%~100% | 40%~100% | 40%~100% | 40%~100% | ||
Испаритель | Тип | Полный тип с падающей пленкой | ||||||
Расход воды на стороне охлажденной воды | м³/ч | 39.4 | 48.4 | 75.7 | 90.8 | 121.1 | 151.4 | |
Сопротивление воды на стороне охлажденной воды | кПа | 100 | 100 | 100 | 100 | 100 | 100 | |
Интерфейс со стороны охлажденной воды | дюйм | DN100 | DN100 | DN150 | DN150 | DN150 | DN200 | |
Диапазон температур замораживающего раствора | °C | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
Конденсатор | Тип | Труба в кожухе | ||||||
Расход воды на стороне охлажденной воды | м³/ч | 49.2 | 60.5 | 94.6 | 113.5 | 151.4 | 189.2 | |
Сопротивление воды на стороне охлажденной воды | кПа | 80 | 80 | 80 | 80 | 80 | 80 | |
Интерфейс со стороны охлажденной воды | дюйм | DN100 | DN100 | DN150 | DN150 | DN150 | DN200 | |
Диапазон температур замораживающего раствора | °C | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | |
Размер устройства | Д / Ш / В | мм | 2400/1400/2000 | 2400/1400/2000 | 2400/1500/2300 | 2400/1500/2300 | 2800/1600/2450 | 4300/1600/2600 |
Вес устройства | кг | 1200 | 1800 | 2360 | 2460 | 2700 | 3700 | |
Рабочий вес | кг | 1380 | 2070 | 2714 | 2829 | 3105 | 4255 |
